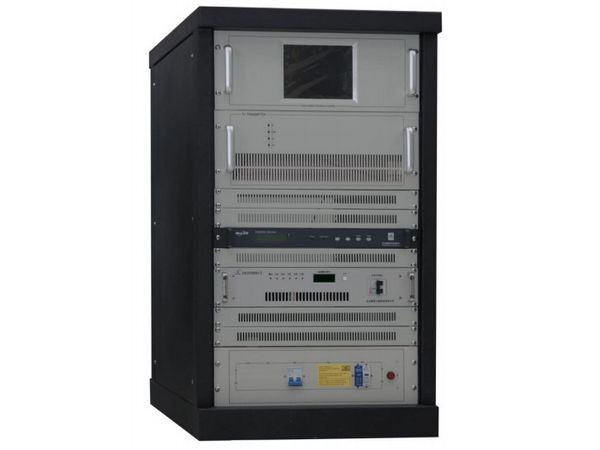

Transmisor de TV 1 KW UHF/VHF

1KW Transmisor de TV

UHF / VHF toda banda disponible

VHF / UHF 1KW TV transmisor profesional diseñado y fabricado

alta fiabilidad y bajo precio.

Professinal diseñado para estaciones de televisión
Gran pantalla LCD en color con pantalla táctil muestra en tiempo real los parámetros de
Suministro de alimentación conmutada
Alta fiabilidad
Precios más bajos

Información general:
Transmisor 1KW TV es el de estado sólido de un canal transmisor de TV, adopta excitador TV profesional, y se puede utilizar el sencillo / duel configuración excitador, el cambio automáticamente.

1KW transmisor de TV tiene una variedad de lineal y no lineal usada en función de corrección, la frecuencia de desviación de la portadora, y el sesgo de precisión (con una fuente externa de referencia de precisión) función.

Se pueden prefabricar y controlar la salida de mitad de potencia, y tiene una interfaz de control remoto de telemetría de control.

El amplificador de potencia utiliza LDMOS FET, el analógico y digital son compatibles, y se utiliza de alta calidad del interruptor de alimentación en paralelo.

El amplificador de potencia y fuente de alimentación son utilizados los dispositivos de conexión en caliente.

La pérdida de potencia y de onda estacionaria de la síntesis de un combinador de potencia en tiempo es pequeña.

El módulo amplificador de potencia de visualizar los parámetros de trabajo en tiempo real.

Toda la máquina tiene la protección de sobrecarga de corriente, sobre temperatura, el poder y el exceso de relación de onda estacionaria.

La pantalla táctil principal muestra los parámetros de trabajo de toda la máquina y el módulo de amplificador de potencia (PA) en tiempo real.

El transmisor de TV 1KW se instala en un chasis 19inch, es conveniente para la estación de televisión mediano o pequeño.

Características:
● La máquina entera es un solo canal, la imagen con audio juntos.
● El diseño de configuración redundante puede reducir la tasa de inactividad a cero.

El diseño de la redundancia de excitación: la excitación principal y su excitador de repuesto puede cambiar de forma automática (el excitador de repuesto es opcional). Cuando la excitatriz principal se vino abajo, se puede cambiar a la excitación ininterrumpida de repuesto.

El amplificador de potencia redundante de diseño: varios amplificadores integrados, los módulos de PA son de gran consistencia. Estos dos excitadores son la una de repuesto entre sí y pueden intercambiar fácilmente.

La fuente de alimentación redundante de diseño: el poder paralelo de distribución de corriente de la fuente de alimentación conmutada múltiples, el equipo puede monitorear las condiciones de trabajo de alimentación y ajustar sus condiciones de trabajo de forma automática.

● La gestión y el seguimiento son inteligentes y en la red, tiene la interfaz de un ordenador externo.
● Tiene la detección de datos técnicos, sistemas de monitoreo y software completo de equipo de control con función de auto-diagnóstico. Todos los parámetros técnicos se pueden leer a través del panel de la pantalla LCD.
● Las medidas generales de protección puede reducir el daño de los equipos. Esta máquina tiene la protección de ningún video; VSWR es demasiado grande, el sobrecalentamiento, la sobre-estímulo, falta de protección de fase y protección contra rayos. El interruptor tiene protección de sobrevoltaje, sobre corriente, bajo voltaje, sobre temperatura, corto circuito y protección contra rayos.
● Todas las fuentes de alimentación están cambiando las fuentes de alimentación; alta eficiencia, rango regulador excelente, adaptable fuerte desde el cambio de la tensión externa.
● Adopta concepto de diseño modular.
● hot-plug de diseño: amplificador de potencia y el poder de conmutación están apoyando la conexión en caliente, es fácil de depurar y de mantenimiento, mejorar la fiabilidad.
● El ventilador está incorporado en el chasis, el transmisor tiene una estructura compacta y una forma hermosa.

Especificaciones técnicas:

Actuaciones en general:
1. Frecuencia de trabajo: UHF 13 ~ 48 Canal arbitraria la elección
2. Potencia de salida: 1KW (sincrónico)
3. Impedancia de salida: 50Ω
4. VSWR de la impedancia de salida de la carga: ≤ 1.12
5. Inter-modulación de distorsión: ≤-50dB
6. Inútil de transmisión: En canal adyacente ≤-40dB
Fuera del canal adyacente ≤-60dB
7. Interfaz de salida de RF: Φ40
8. Fuente de alimentación: trifásica 380V Consumo de energía 2.5KW
9. Tamaño Forma: 1600mm × × 600mm 950mm
10.Weight: 180KG

Imagen de rendimiento:
1. Frecuencia de vídeo de nivel de entrada:-P 1VP polaridad positiva
2. La frecuencia de entrada de vídeo de impedancia: 75Ω
3. DG: ± 5%
4. DP: ± 5 °
5. Luminancia no lineal: ≤ 10%
6. Retardo de grupo: ≤ ± 60ns
7. Relación señal-el desorden de la ración de la interferencia de baja frecuencia de periodo: ≥ 50dB

El rendimiento de sonido:
1. Nivel de entrada de audio: 0dBm ± 6dB
2. Impedancia de entrada de audio: 10KΩ (desequilibrio)
600Ω (Equilibrio)
3. Desviación máxima de frecuencia: ± 50KHz
4. Distorsión armónica: ≤ 1%
5. Las características de frecuencia de amplitud: ± 1dB
6. Relación señal-el desorden: ≥ 60dB
